FSE および GRE アーティファクト

システム：MR 0.35T オベーション

病院: 大慶油田総合病院

PROBLEM/SYMPTOM

FRFSE および GRE プロトコルの画像にはゴーストがあり、1 つのシリーズに低い SNR の画像が表示されることがあります。ただし、SE プロトコルのイメージは正常です。

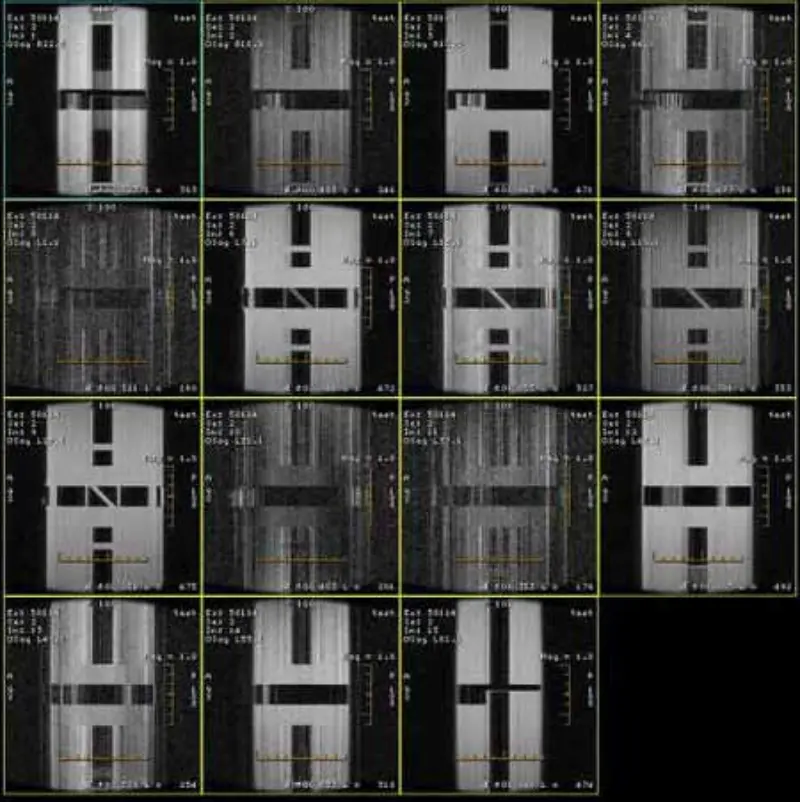

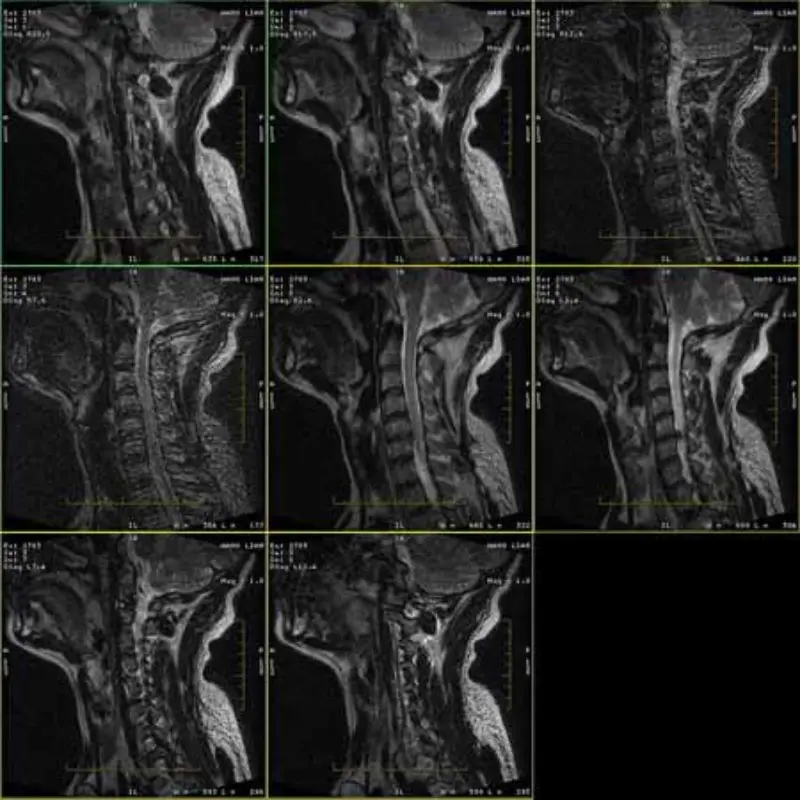

画像を添付してご覧ください。

トラブルシューティング履歴/ヒント

1. これらのアーティファクトは FRFSE および GRE プロトコルのイメージでのみ発生しますが、SE プロトコルでは

画像は決して現れません。ヘッド SPT クイック チェックを実行します。ヘッド SNR はわずか (約 8.2) です。

2. RF ドア、照明電源、TCU 電源、PAC 電源、およびマグネット ディスプレイを確認しました。すべて問題ありません。

3. 勾配アンプ、SRU のフィルター、およびケーブルを交換しても、同じプロトコルでアーティファクトが引き続き発生します。   3/3 ページ

4. 別のサイトで以下の部分をテストします。すべて問題ありません。勾配PSU、TYMEII、SCA、IPG II、UCERD、RFアンプ、RFI、MSHSおよびヘッドコイル

5. DD ダイオードの特性、DD ケーブル、HV がすべて正常であることを確認します。

6. UCERD の RF 信号出力を無効にすると、アーチファクトが消えました。

7. レシーバーと受信ケーブルを交換し、MA をバイパスしますが、問題は依然として存在します。

8. ボディコイルを分解し、磁石の外側に置き、すべてのケーブルを接続して再度スキャンします。アーティファクトはまだ存在します。

9. 電源とアースをチェックすると、PP (マグネット ルーム) のアース コネクタが非常に緩んでいることがわかります。締めて再度スキャンすると、ヘッドのSNRが向上しました

(Head SNR: 8.9)

ROOT CAUSE/SOLUTION

最後に、誰かが MR 機器の電源の 3 本の活線のうちの 1 本から 1 本の線を接続していることがわかりました。

許可なくMR部門外に提供することはできません。ワイヤを取り外して再度スキャンすると、システムは正常に戻り、ヘッド SNR は 9.3 になります。

したがって、電源の品質は画質に影響します。
