8ch 心臓コイルの SNR が低い場合のトラブルシューティング

問題/症状

8 チャンネル心臓コイル スキャンを使用すると、画像の SNR が良くありません。手動スキャンを使用すると、信号が非常に低いことがわかります。

根本原因/解決策

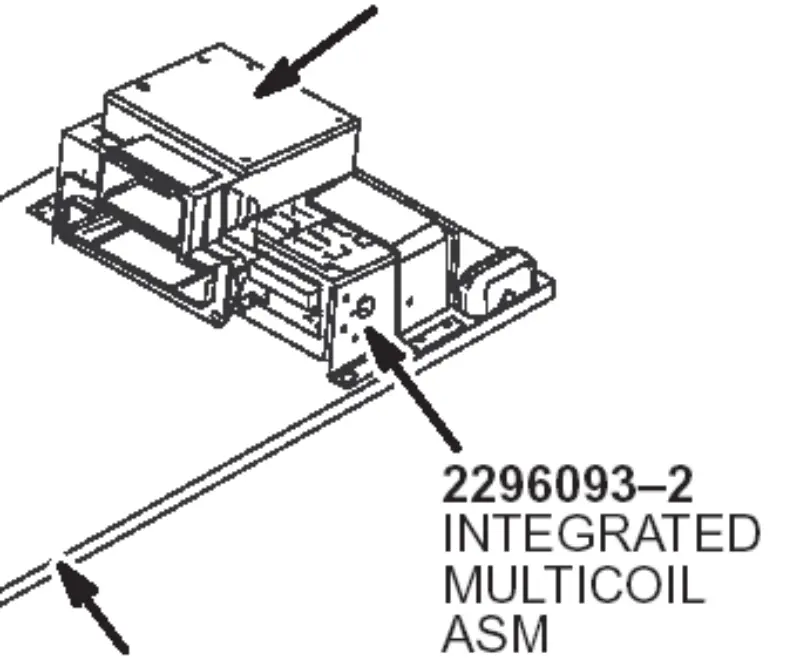

統合マルチコイル ASM マザーボードが不良です。 (ダイナトロン、IC:HC105)

トラブルシューティング履歴/ヒント

1. 8 チャネル心臓コイル実行テスト SNR を使用すると、すべてのチャネルが失敗します。

2. MCRT ツールを使用して、8 チャネルの SNR、すべてのチャネルのパスをチェックします。となるとコイルに問題があるはずです。

3. 新しいコイルを注文しますが、問題は同じです。画像もSNRが低い。

4. モジュールの駆動電力と、STIF および IRF I/O ボードのすべてのチャネルを確認します。の

8チャンネルでもOKです。

5. 統合マルチコイル ASM を 8 チャネル心臓正常の画像に置き換えます。

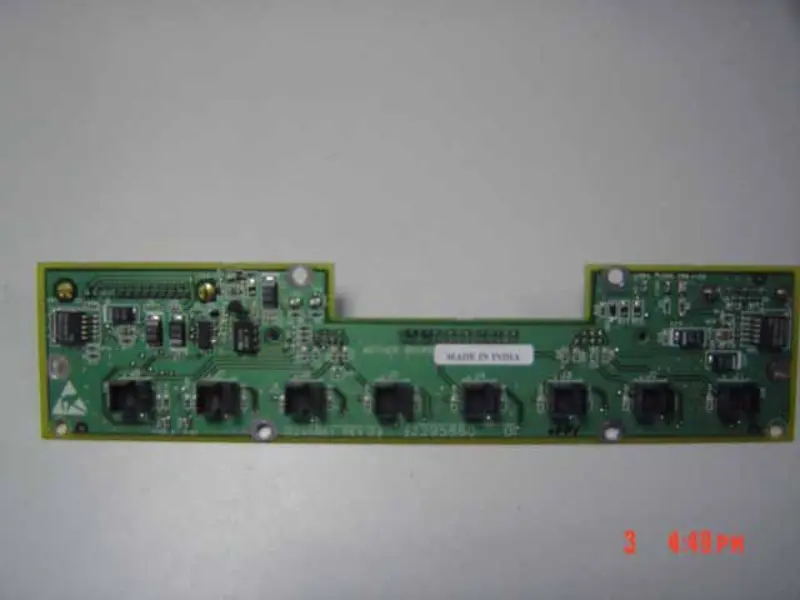

6. マザーボードをチェックし、HCT04(6 反向器) とダイナトロンの不良を見つけます。

学ぶ：

MCRT ツールを使用する場合、8 チャンネルの故障箇所がコイル側であると定義する場合は、他のサイトで 8 チャンネルを確認することをお勧めします。
