TPS のサービスノートが応答なし

システム: 1.5T ツインエキサイト (ソフトウェアバージョン.10.0M4)

問題/症状

アプリケーション ソフトウェアは起動していますが、エラー ログに「TPS が応答していません」と報告されます。

トラブルシューティング履歴/ヒント

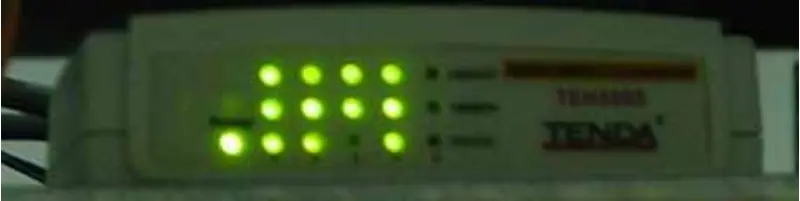

1. C シェルを開き、「ping –s 4096 IP( tps)」と入力すると、95% のデータが失われていることがわかります。システムキャビネット内の新しいハブを交換しますが、症状は同じです。

2. C-Shell を開いて mgd_term と入力しますが、3 つの別々のウィンドウを開くことはできません。

3. TPS リセットを実行し、すぐに「TPS リセットに失敗しました」と報告します。

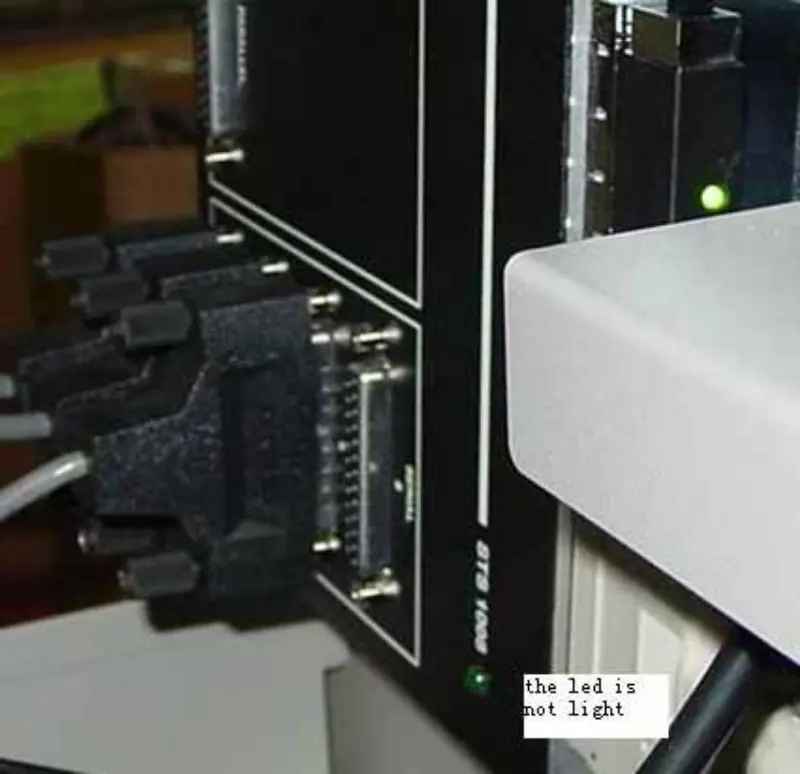

4. ホストが SCSI シリアル端末を認識しません。 SCSI 8 ポート シリアル拡張ボックスをチェックし、ボックスの LED が点灯していないことを確認します。

5. エキスパンダー SCSI 電源を確認してください。電源が出力されていません。電源を開けて、3 点のボイド接合を見つけます。この点を接続しても電源は出力されません。

6. 新しいエクスパンダ SCSI 電源装置を交換します。 MR システムを起動すると、アプリケーション ソフトウェアが次の画面でハングし、SCSI 8 ポート シリアル拡張ボックスの LED が点灯しません。

7. コマンド ウィンドウを開き、「mgd_term」と入力します。3 つのウィンドウを開かないでください。 Expnder SCSI 電源が正常であることを確認します。

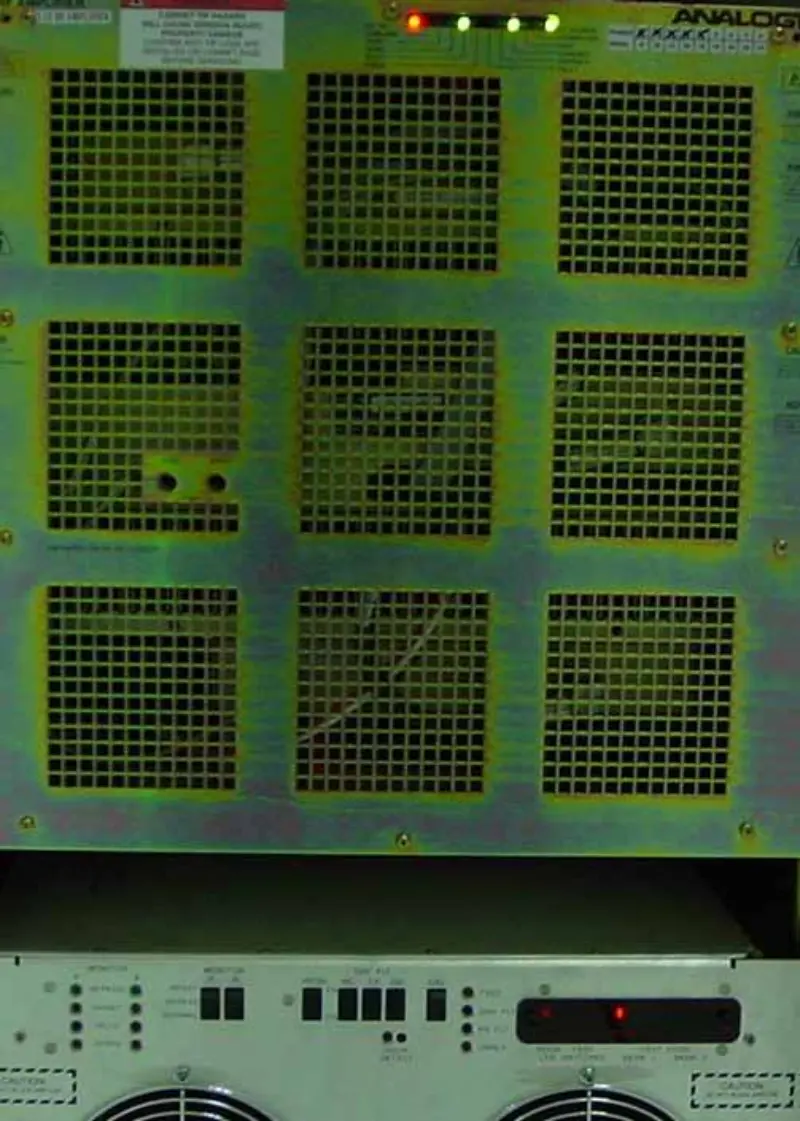

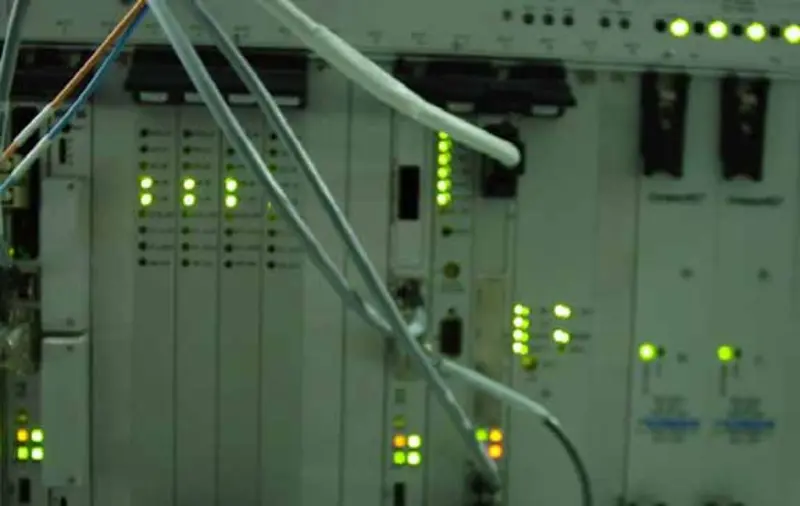

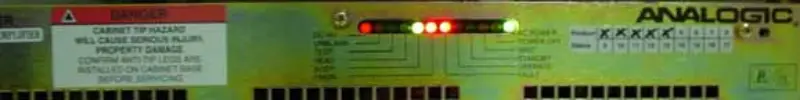

8. SGI 診断を実行します。SGI は正常です。シリアルケーブルを確認してください。問題ありません。 MGD の電源を確認してください。問題ありません。ただし、システムキャビネット、RFキャビネット、グラディエントキャビネットは異常です。症状は次の写真と同じです。

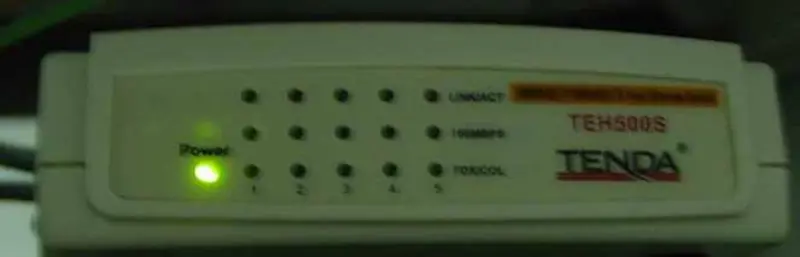

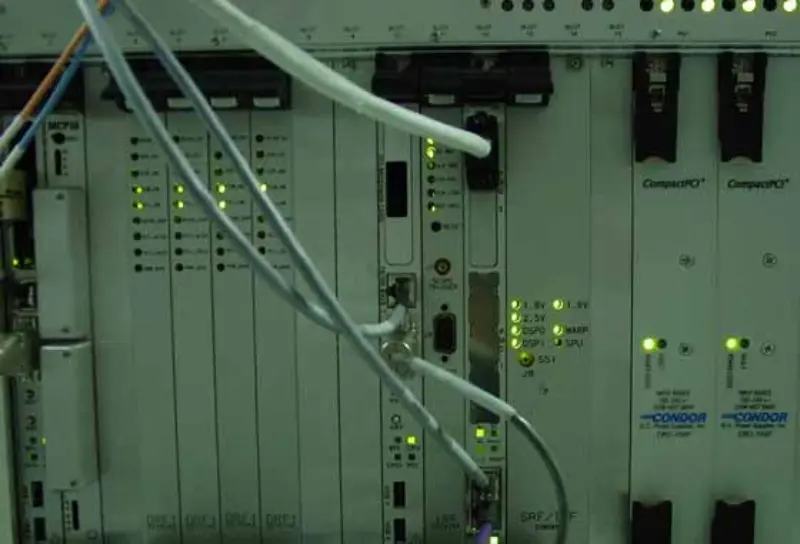

9. システムキャビネット、RF キャビネット、グラディエントキャビネットがリセット状態になっていると思います。したがって、ホストから受信する STIF ボードの tps リセット信号はまだ有効です。エキスパンダー SCSI 電源またはシリアル ケーブルを切断し、MR システムを起動します。アプリケーション ソフトウェアは起動していますが、「tps が応答していません」と報告されます。症状は次の写真と同じです。

ということで、SCSI 8ポートシリアル拡張ボックスもダメです。

10. 新しい SCSI 8 ポート シリアル拡張ボックスを交換し、MR システムを起動します。SCSI 8 ポート シリアル拡張ボックスの LED が点灯し、システムは正常です。

根本原因/解決策

エキスパンダー SCSI 電源装置に障害があり、SCSI 8 ポート シリアル拡張ボックスが焼けました。そこでエキスパンダーのSCSI電源を交換したところ、システムがおかしな状態になりました。
