ARTIFACT WI/フィエスタイメージ ホワイトピクセル

システム: 1.5T Signa Twin Excite II (ソフトウェアバージョン 11.0M4)

問題/症状

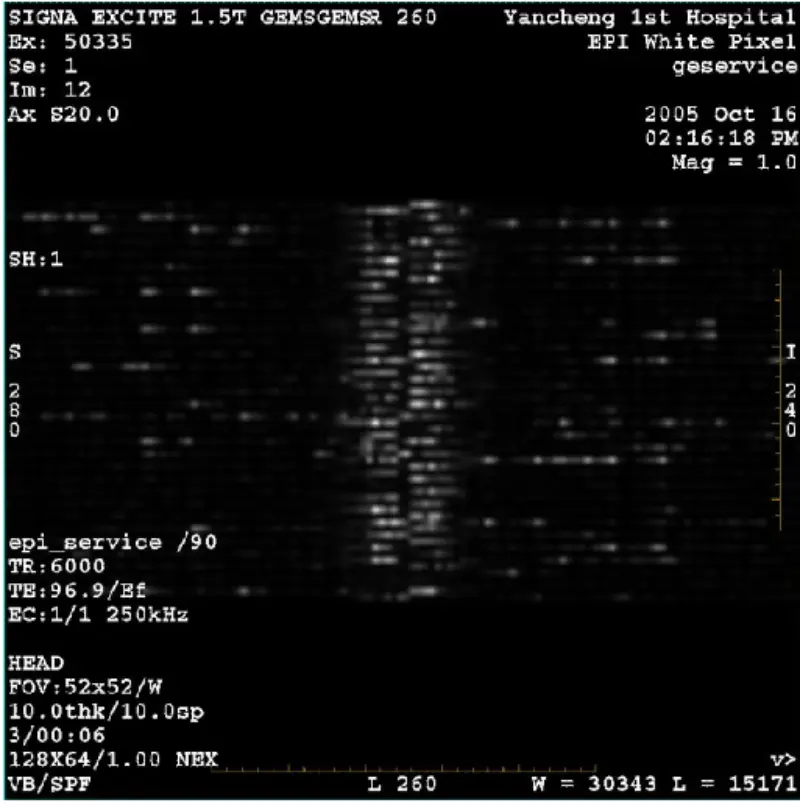

DWI (ズーム モードおよび全体モード) およびフィエスタ (ズーム モードおよび全体モード) の画像には、ボディ コイルまたはヘッド コイルの使用時に関係なく、目に見える網状またはコーデュロイのアーチファクトが見られますが、他の日常的な画像は正常に見えます

トラブルシューティング履歴/ヒント

1.超伝導シムチェック、結果は全て合格。

2. 患者ブリッジを取り外します。コインやその他の金属は見つかりませんでした。

3. すべての条件が緑色になるように Grafidy キャリブレーションを実行します。

4. Zoom と BACC 全体を実行します。

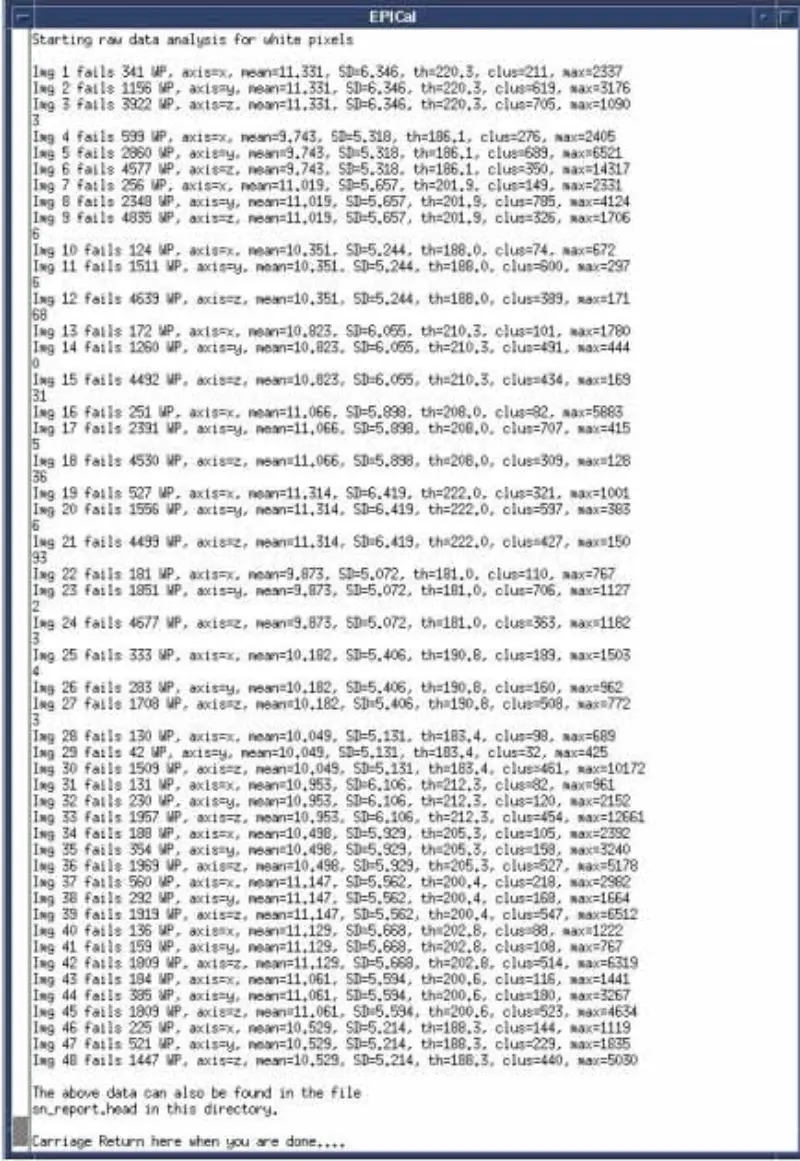

5. Zoom と EPT 全体を実行します。結果は白ピクセルがひどく、その他の項目は合格です

頭も体も含めて。位相ディザ B0 値は仕様です。

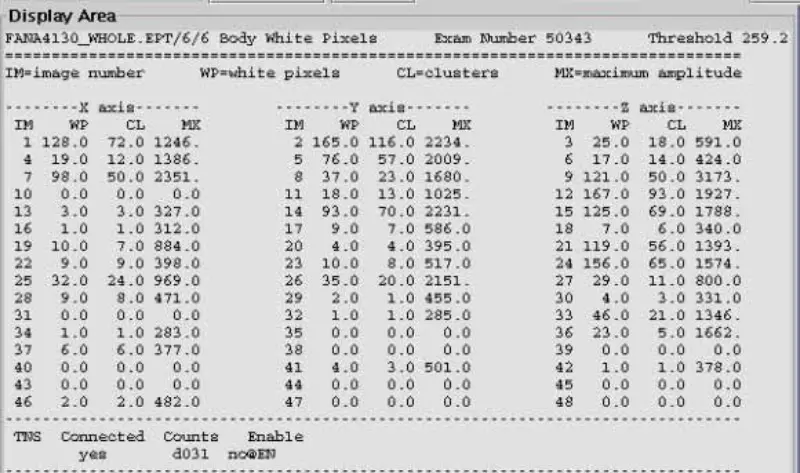

6. 白ピクセルテストを実行しますが、すべて失敗しました。

7. SPT すべてのパスを実行します。特にすべての勾配安定性テストに合格します。

8. ファン、スピーカー、インジェクター、コールドヘッドなど、磁石の周囲の環境アイテムをエミュレートして検査します。

9. 温度センサー、SRI、PAC、テーブルを無効にしますが、問題は解決しません。

10. システム キャビネット I/F (ボディ J2 およびヘッド J5 ) で受信ケーブルを外し、50 Ω ターミネータと DC ブロックをシステム キャビネット コネクタに追加します。 EPT ホワイトピクセルの頭と体のスキャン。結果は合格です。システムキャビネットに問題がないことを確認してください。再接続します。システム筐体I/Fでケーブルを受け取る

11. GP ボード、EPT ホワイト ピクセル ヘッド、ボディ スキャンで X、Y、Z 勾配ドライブ光ファイバーを切断します。結果は合格です。これは、白いピクセルがグラデーションによって引き起こされていることを示しています。白いピクセルが 1 つの軸上にだけ存在しているわけではないことがわかります。その後、SGA PS、GPボードを交換しますが、問題はまだ残ります。 X、Y、Z 勾配ドライブ光ファイバーを再接続します。

12. SSM で DD/TR を無効にします。ペンウォール (J72、J73、J74、J75、J75) で DD ケーブルを外し、EPT 白ピクセルのヘッドとボディをスキャンします。結果はヘッドはパス、ボディは失敗。ボディコイルが離調しているため、ボディコイルが信号を吸収します。そのため、ヘッドは通過し、ボディは失敗します。推論を確認するには、延長ケーブルをヘッド コイルに接続し、ヘッド コイルをマグネット ボアの外側に置き、ヘッドの白いピクセルをスキャンします。実際、結果はヘッド失敗でした。ペン ウォール、EPT ホワイト ピクセル ヘッド、ボディ スキャンの DD ケーブルの 1 つだけを再接続します。結果は全て失敗でした。 DDボードやスプリッタボードが原因でないことを確認してください。

13. DD ケーブルをペンウォールに再接続します。 SSM.EPT の白いピクセルのヘッドとボディのスキャンで、ボディとヘッドの T/R バイアス BNC ケーブルを外します。結果は全て失敗でした。取り外したボディとヘッドのバイアスケーブルを再接続します。 SRFDII.EPT 白ピクセル スキャンでヘッドとボディの出力ケーブルを取り外します。結果は全て失敗でした。 SRFDII AMP および SSM に問題がないことを確認しました。

14. ハイブリッドの I ケーブルと Q ケーブルを外します。ヘッド EPT 白ピクセル スキャンを実行します。結果は失敗でした。ハイブリッド容疑者。ハイブリッドを交換します。しかし、まだ問題があります。

15. マグネットのフロントカバーを取り外します。 RF シールド アース ケーブルと温度センサー ケーブルを検査します。ケーブルは大丈夫です。

16. 本体 RF コイルを TRM から取り外します。ヘッド EPT 白ピクセル スキャンを実行しました。結果は失敗しました。

17. TRM から RF シールドを取り外します。 RF シールドを外した状態で EPT 白ピクセル スキャンを実行します。結果は失敗でした。 RF シールドを交換し、EPT 白ピクセル スキャンを実行します。まだ問題があります。

根本原因/解決策

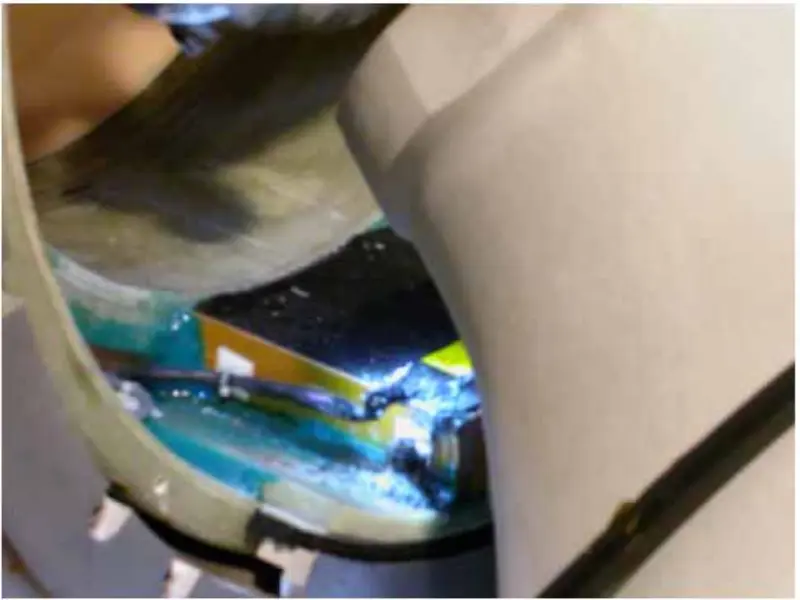

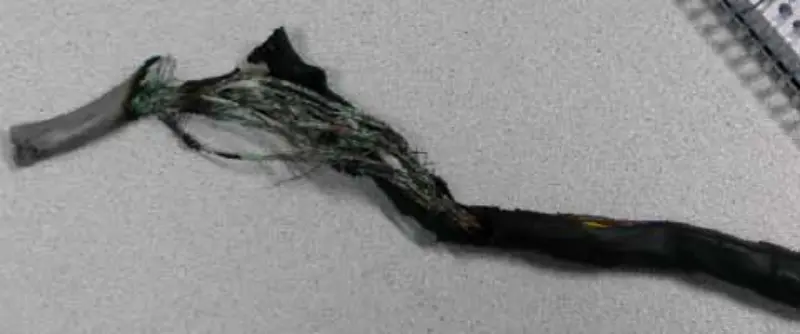

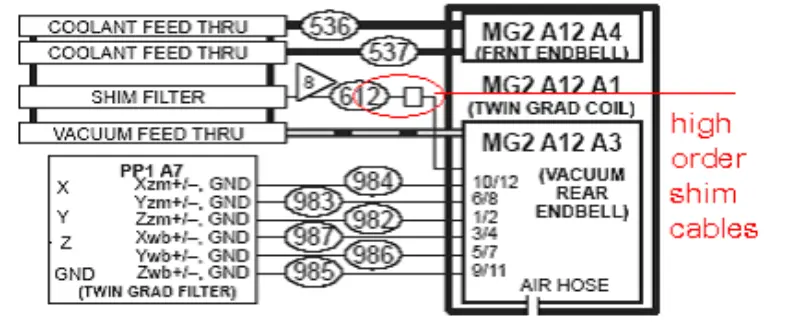

上記のアクションと分析から、問題は傾斜磁場コイルが原因であると結論付けられます。そこで、マグネットの前後カバーを外し、傾斜磁場コイル関連のボルトを確認して締めます。マグネットの裏蓋を外すと上位シムケーブルが真っ黒に焼き切れていました。

当サイトでは上位シムのオプションが無いため、上位シムケーブルをカットしております。ケーブルを個別に剥がし、絶縁粘着テープを使用して各ケーブルを束ねます。すべてを復元し、EPT 白ピクセル スキャンを実行します。全員合格。このローカル修復の後、システムは正常になります。 DWI および Fiesta 画像には以前のような白いピクセルはありません。

上位ケーブルは工場で損傷している必要があります。損傷したケーブルは互いに隣接し、多数の小さな円を形成しました。 DWI スキャンを実行すると、円は他のスキャンよりもはるかに多くの熱を引き起こしました。そのため、ケーブルは日に日に焼けて、DWI スキャンに影響を与えます。実際、日が経つにつれて、その影響はますます深刻になっていきます。
